Nowy moduł komunikacyjny AHU-KIT-SP

Nowy moduł komunikacyjny AHU-KIT-SP

Mitsubishi Heavy Industries rozszerza swoją ofertę modułów sterowania agregatami do central wentylacyjnych o nowy interfejs komunikacyjny AHU-KIT-SP.
Moduł łączy jednostki zewnętrzne PAC lub RAC MHI z dowolnym wymiennikiem ciepła w centrali wentylacyjnej AHU.

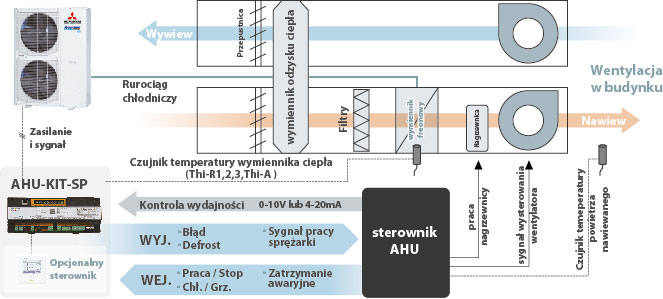

przykład zastosowania



Kompatybilny ze standardowymi centralami wentylacyjnymi i montowany na szynie DIN, zapewnia szeroką elastycznośc rozwiązań. Umożliwia sterowanie sygnałem analogowym 0-10V i 4-20mA, kontrolę wydajności i zadanej temperatury oraz obsługę różnych sygnałów:

  • Wejścia:
    • chłodzenie/grzanie,
    • wł./wył.,
    • zatrzymania/awarii
  • Wyjścia:
    • praca sprężarki On/Off
    • praca/stop
    • defrost
    • awaria

Interfejs komunikacyjny AHU-KIT-SP posiada wbudowany Modbus (RS485), umożliwia podłączenia BMS bez dodatkowego urządzenia. Sterowanie kaskadowe (max 16 jedn.) zapewnia szeroki zakres wydajności centrali przy niewielkich rozmiarach. Wiele jednostek zewnętrznych zwiększa niezawodność i wydajność systemu.

Moduł zapewnia szeroką kompatybilność z jednostkami zewnętrznymi PAC oraz RAC Mitsubishi w zakresie wydajności chłodniczej od 4,0 do 27,0 kW oraz wydajności grzewczej od 5,0 do 30,0 kW, dla czynników chłodniczych R410A oraz R32. Zwiększona długość rurociągów, nawet do 100 m, gwarantuje elastyczność prowadzenia instalacji:

  • 10,0 - 14,0 kW do 50 m
  • 19,0 - 24,0 kW do 70 m
  • 28,0 kW do 60 m

  • 4,0 – 6,0 kW do 30m
  • 7,1 – 50,0 kW do 50 m
  • 10,0 – 14,0 kW do 100m

Do współpracy agregatów z centralami wentylacyjnymi, oprócz interfejsu komunikacyjnego, niezbędny jest sterownik przewodowy MHI, z serii RC-E5 umożliwiający wygodną obsługę, precyzję wyboru nastaw orasz szybki odczyt z wyświetlacza LCD lub intuicyjny, dotykowy i przyjazny dla użytkownika sterownik, z menu w języku polskim - RC-EX3A.

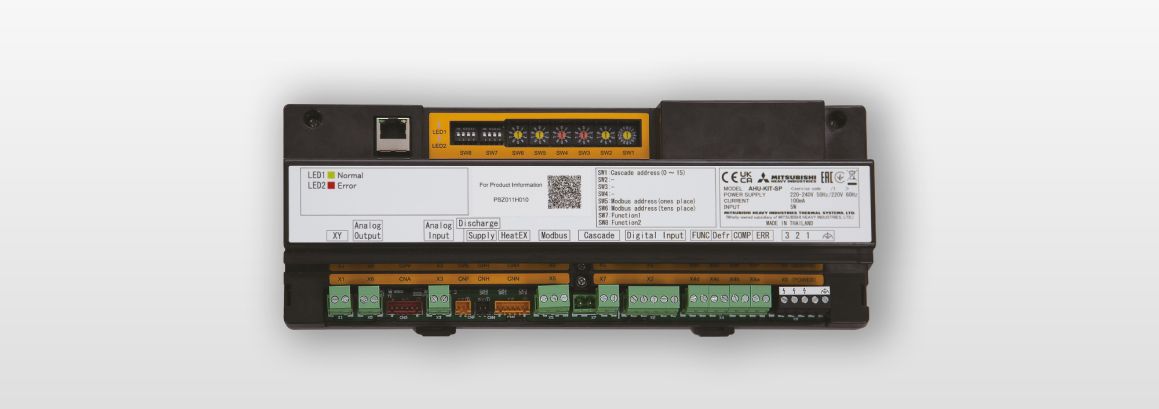

Główne elementy modułu komunkacyjnego AHU-KIT-SP
